Tradiční kovový DC rozvodný panel – 8 pozic

Description

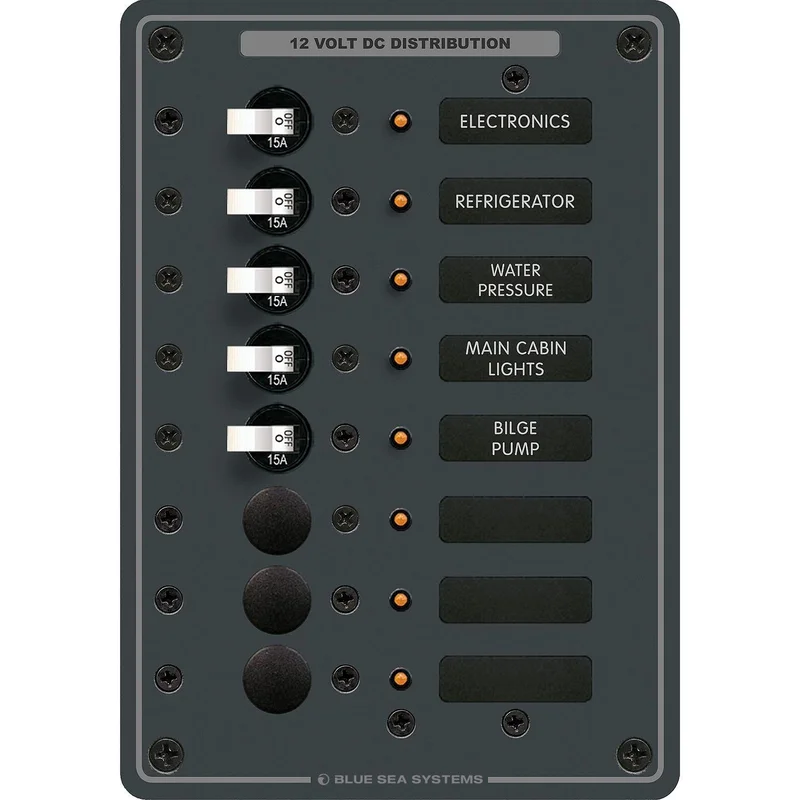

Navržen pro zjednodušenou a bezpečnou distribuci stejnosměrného proudu, tradiční kovový DC rozvodný panel Blue Sea 8023-BSS s osmi pozicemi představuje integrované řešení pro elektrické systémy na moři. Je vyroben z hliníkové slitiny 5052-H32 o tloušťce 3,175 mm (1/8 palce), což zaručuje robustní konstrukci. Kombinace texturovaného polyuretanového povrchu v grafitové barvě a chemického ošetření dle vojenské specifikace C-5541C zajišťuje odolnost proti korozi a dlouhou životnost v námořním prostředí. Panel podporuje celkovou kapacitu 100 A v trvalém provozu a je kompatibilní se systémy 12 V nebo 24 V DC, přičemž je dodáván s identifikačními štítky napětí pro přehlednou konfiguraci.

Funkce a integrace

Panel 8023-BSS disponuje osmi pozicemi pro obvody a je dodáván s pěti instalovanými magnetickými jističi 15 A AC/DC z řady A s přepínačem, přičemž jsou k dispozici tři volné pozice pro další jističe. Tyto jističe zajišťují jak ochranu, tak i spínání odbočných obvodů. Pro usnadnění instalace jsou všechny kladné, záporné a zemní sběrnice předem zapojeny, čímž se snižuje doba montáže a minimalizuje se riziko chyb. Každá pozice pro štítek obvodu je podsvícená a panel je dodáván s sadou velkých DC štítků (referenční číslo 8030). Na všech pozicích obvodů jsou rovněž instalovány LED indikátory stavu ‚ON‘ pro rychlou vizuální diagnostiku. Pájkované měděné sběrnice zajišťují optimální vodivost a odolnost proti korozi. Celkové rozměry panelu 8023-BSS jsou 133,4 x 190,5 mm (5-1/4 x 7-1/2 palce).

Umístění a shoda s normami

Panel Blue Sea 8023-BSS představuje standardizované řešení pro distribuci DC v systémech malého až středního rozsahu. Oproti kompaktním modelům značky, jako jsou 8025/3025 (5-1/4 x 3-3/4 palce), se vyznačuje větším počtem pozic, a na rozdíl od větších panelů, jako jsou 8264/3264 (14-3/4 x 7-1/2 palce), které nabízejí vyšší kapacitu obvodů, poskytuje vyvážené řešení. Jedná se o alternativu k sestavám jednotlivých komponentů, která nabízí integrovanou platformu splňující normy ABYC E-1, E-3, E-9 a předpisy United States Coast Guard 33 CFR Sub Part 1. Panel je dodáván s podrobnými instalačními pokyny a šablonou pro vyřezání otvoru, což usnadňuje jeho integraci na palubu.
