Systém Surround View se šesti kamerami

Description

Systém Surround View od společnosti Garmin představuje pokročilé řešení pro periferní dohled, navržené tak, aby poskytovalo úplný 360° výhled kolem lodi. Tento systém integruje šest externích kamer propojených s centrální jednotkou GSV™ 10, která poskytuje detailní videoinformace kompatibilním zařízením na palubní síti Garmin. Umožňuje výraznou podporu při složitých manévrech díky zvýšenému prostorovému vnímání.

Architektura a komponenty systému Surround View

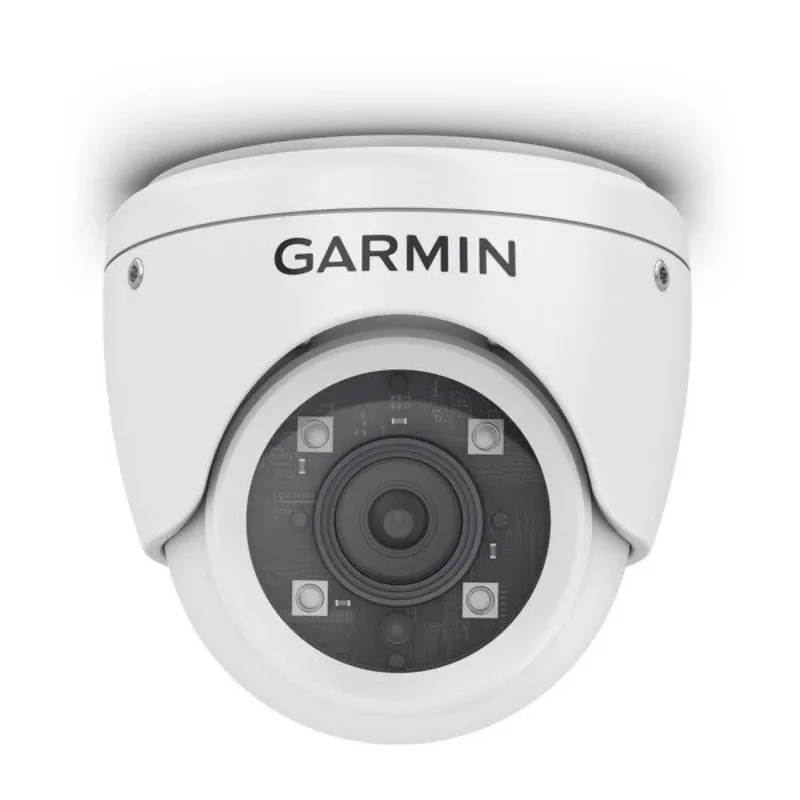

Srdcem systému je černá centrální jednotka GSV™ 10 (č. výr.: A04060), která centralizuje video toky. Je kompatibilní s kombinací šesti kamer GC™ 50 pro zapuštěnou montáž (č. výr.: B04060) a/nebo GC™ 40 pro povrchovou montáž (č. výr.: B04060). Každá kamera je propojena s jednotkou GSV 10 pomocí samostatného koaxiálního kabelu, který zajišťuje jak napájení (12 až 24 Vss), tak přenos videa. Jednotka GSV 10 se připojuje ke kompatibilnímu mapovému plotteru Garmin pomocí kabelu Garmin BlueNet™, čímž zaručuje vysoký výkon integrace do sítě. Porty NMEA 2000, J1939 a USB jednotky GSV 10 nejsou pro tento systém využívány.

Specifická instalace a integrace

Instalace systému Surround View je technický proces vyžadující pečlivé plánování ve spolupráci s inženýry Garmin. Přesné umístění šesti kamer (přední, příď levobok/pravobok, záď levobok/pravobok, záď) je zásadní pro optimální pokrytí. Je třeba zohlednit specifické požadavky, jako je příprava v suchém doku s prostorem alespoň 2 metry kolem lodi a přesné vyrovnání plánované vodorysky. Koaxiální kabely dodávané společností Garmin musí být použity beze změn (stříhání, zakončení, spojování), pokud není výslovně uvedeno jinak ze strany Garmin, aby byla zachována záruka a správné fungování systému. Jednotka GSV 10 musí být umístěna na větraném místě, které není vystaveno extrémním teplotám ani ponoření, a alespoň 2,54 cm od zdrojů rušení. Kompatibilita se sítěmi Garmin BlueNet™ a Garmin Marine Network je zajištěna, přičemž pro optimální výkon a budoucí aktualizace je preferováno připojení prostřednictvím BlueNet.
