Sada pojistek SafetyHub 100

Description

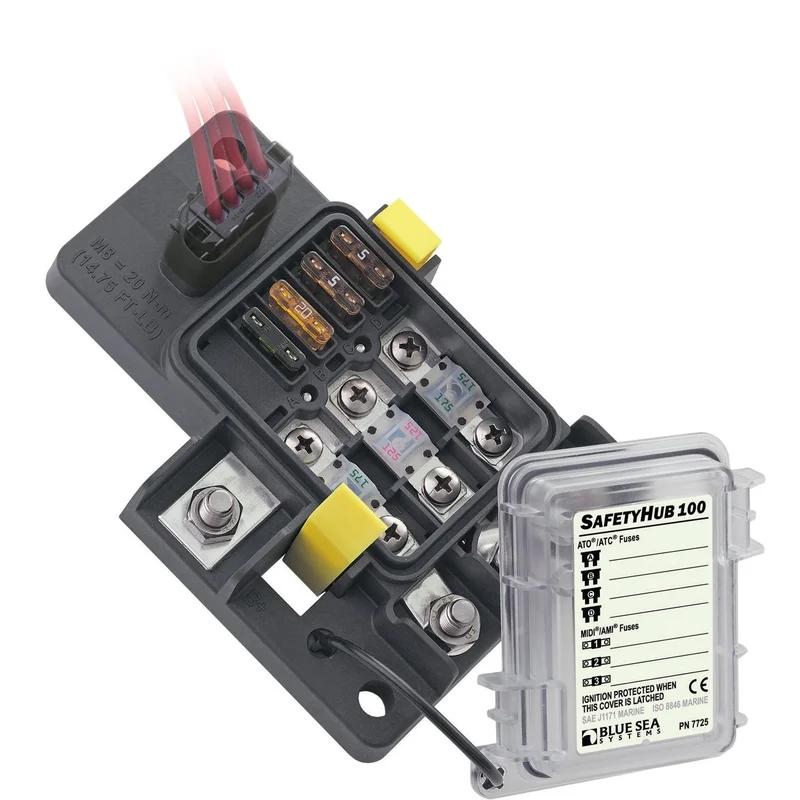

Sada pojistek SafetyHub 100 od společnosti Blue Sea Systems, katalogové číslo 7725B-BSS, představuje řešení pro ochranu elektrických obvodů určené pro námořní prostředí. Tento integrovaný modul spravuje pojistky od 1A do 200A a umožňuje instalaci přímo na baterii pro neodpojitelnou ochranu nebo za bateriový vypínač pro ochranu odpojitelnou.

Konstrukce a technické parametry

Tento blok pojistek pracuje s jmenovitým napětím 12V DC. Dokáže zvládnout maximální kombinovaný proud 280A s kabelem vstupu 4/0 AWG (120 mm²). SafetyHub 100 integruje dva typy bloků pojistek:

• Blok AMI®/MIDI® je určen pro vysokopříkonové obvody a pojistky od 30A do 200A. Dokáže zvládnout maximální proud 240A na blok a 170A na obvod. Pro tyto obvody se doporučuje minimální kabel 2/0 AWG (70 mm²).
• Blok ATO®/ATC® slouží pro nízkonapěťové obvody s pojistkami od 1A do 20A. Maximální proud je 50A na blok a 20A na obvod.

Konstrukce SafetyHub 100 zajišťuje ochranu proti vznícení dle norem ISO 8846 a SAE J1171 a má stupeň krytí IP66, který jej chrání proti silným vodním proudům. Vstupní a výstupní svorníky mají rozměry M8 x 1,25, přičemž doporučený utahovací moment je 20,3 N·m (15 ft-lb) pro vstup a 3,0 N·m (27 in-lb) pro šrouby M5 x 0,8 x 10 pojistkových bloků ATO®/ATC®.

Integrace a umístění

Ve srovnání s oddělenými modulárními řešeními nabízí SafetyHub 100 centralizaci ochran, čímž snižuje prostorovou náročnost a zjednodušuje kabeláž. Jedná se o kompaktní a bezpečnou alternativu k rozptýleným instalacím jednotlivých pojistkových držáků nebo jističů pro aplikace vyžadující jak nízkonapěťové, tak vysokopříkonové obvody. Katalogové číslo PN 7725B-BSS se dodává bez konektorů obvodů ATO®/ATC®, které jsou součástí katalogového čísla PN 7725, což umožňuje flexibilní přizpůsobení instalace.
