Rozhraní WS310 převádí NMEA 0183 na NMEA 2000

Description

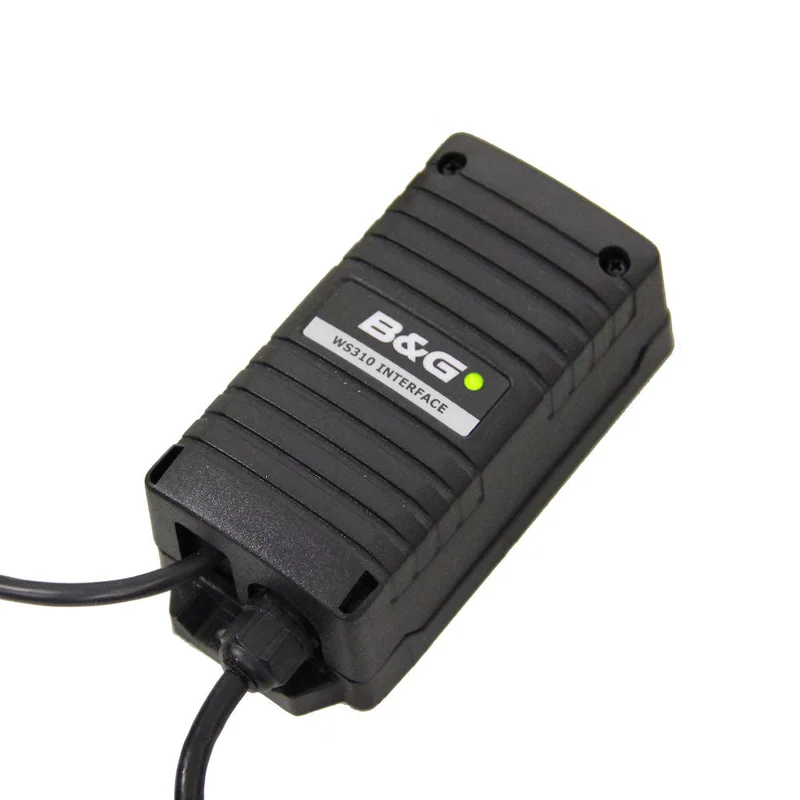

Rozhraní WS310 od B&G je převodník protokolu navržený pro integraci dat z kabelového anemometru WS310 do sítě NMEA 2000. Tento modul je nezbytný pro propojení anemometru s větrnou růžicí WS310, který komunikuje prostřednictvím protokolu NMEA 0183, s moderními navigačními systémy B&G včetně multifunkčních displejů a autopilotů.

Konektivita a převod protokolu

Rozhraní se připojuje přímo k síti NMEA 2000 prostřednictvím portu Micro-C, přičemž představuje zátěž 1 LEN (Load Equivalency Number). Je naprogramováno tak, aby interpretovalo specifické věty NMEA 0183 MWV a R vysílané snímačem větru, čímž zajišťuje přesný a spolehlivý převod dat o rychlosti a úhlu větru do protokolu NMEA 2000.

Fyzické a elektrické vlastnosti

Modul vyžaduje napájení 12 V DC, přičemž pracuje v rozsahu napětí 9 až 16 V DC. Navrženo pro námořní prostředí je rozhraní certifikováno jako vodotěsné s krytím IPX7. Rozsah provozních teplot se pohybuje od -15 °C do +55 °C, u skladování od -20 °C do +60 °C. Jeho kompaktní rozměry 90 x 20 x 10 mm a hmotnost 0,2 kg usnadňují instalaci. Zařízení splňuje normy IEC/EN 60945 a vyžaduje odstup 300 mm od magnetického kompasu.
