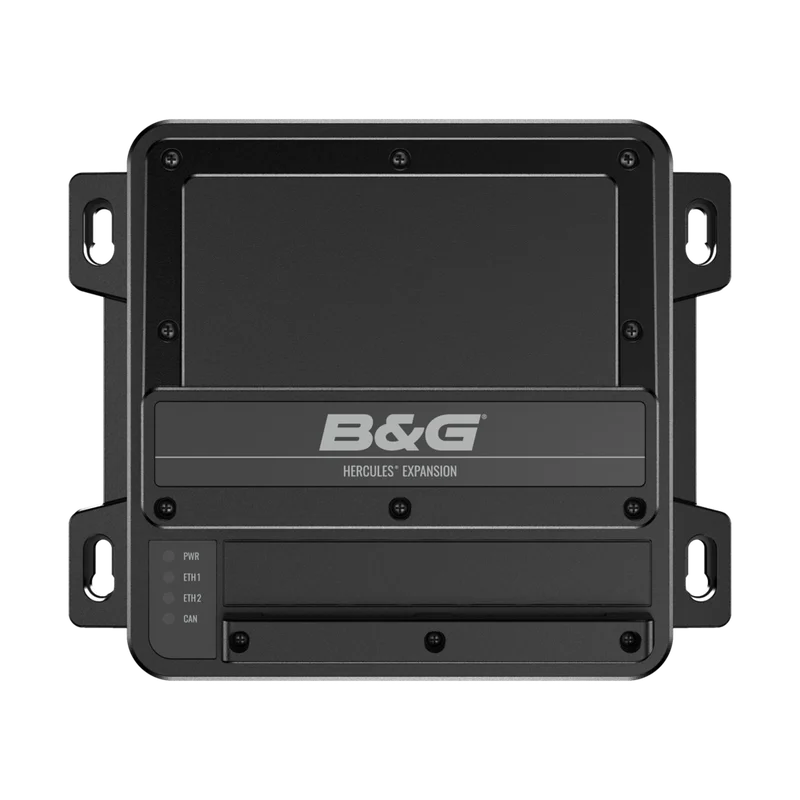

Procesor Hercules® – rozšíření

Description

Modul Procesor Hercules® Expansion od B&G je rozšiřující jednotka navržená k výraznému zvýšení kapacity sběru dat navigačních systémů B&G. Funguje ve spolupráci s hlavními navigačními procesory, jako jsou Triton™ Edge™, Hercules® nebo Hercules® WTP, a umožňuje integrovat širokou škálu analogových a sériových senzorů pro komplexní analýzu výkonu jak během regat, tak i vysoce výkonné plavby.

Masivní rozšíření vstupů/výstupů

Tento modul přidává specializovanou konektivitu k vaší navigační ústředně. Je vybaven 9 analogovými kanály 12 bitů, 3 impulsními kanály a 2 obousměrnými sériovými porty (kompatibilními s NMEA 0183). Tato konfigurace umožňuje připojit senzory, které nejsou kompatibilní s NMEA 2000, jako jsou snímače zatížení (load cells), vlastní snímače úhlu, stávající analogové přístroje nebo jiná sériová zařízení. K hlavnímu procesoru se připojuje prostřednictvím jednoho ze dvou ethernetových portů 100BASE-T, čímž je zajištěn stabilní a vysokorychlostní přenos dat. Pro bezpečnost je integrován také 2 konfigurovatelné výstupy alarmu a samostatný vstup pro tlačítko „Člověk za boku“ (MOB).

Profesionální integrace a konfigurace

Procesor Hercules® Expansion se hladce integruje do ekosystému B&G. Sběrná data jsou centralizována hlavním procesorem a šířena po celém síti pro zobrazení na displejích Triton™ 2, H5000, Nemesis™, zobrazovačích HV, stejně jako na mapových plotrech Vulcan™ a Zeus®. Konfigurace vstupů, kalibrace senzorů a správa dat se provádějí prostřednictvím intuitivního webového rozhraní přístupného prostřednictvím Ethernetu z počítače nebo aplikace B&G. Softwarové aktualizace se instalují jednoduše prostřednictvím slotu pro microSD kartu (až 256 GB, formát FAT32).

Technické specifikace

Navržen pro námořní prostředí, kryt splňuje normy krytí IPX6 a IPX7. Napájení je 12V nebo 24V DC (rozsah 9,0 až 31,2 V DC) s maximální spotřebou 19 W při 13,8 V (doporučený pojistka 3A). Provozní teplotní rozsah je od -15 °C do +55 °C. Jednotka váží 0,70 kg a disponuje plnou konektivitou: 2 ethernetové porty (RJ45), 2 sériové porty NMEA 0183, 9 analogových vstupů, 3 impulsní vstupy, 2 výstupy alarmu a slot pro microSD kartu.
