Pojistkový blok ST Blade pro montáž na pól baterie

Description

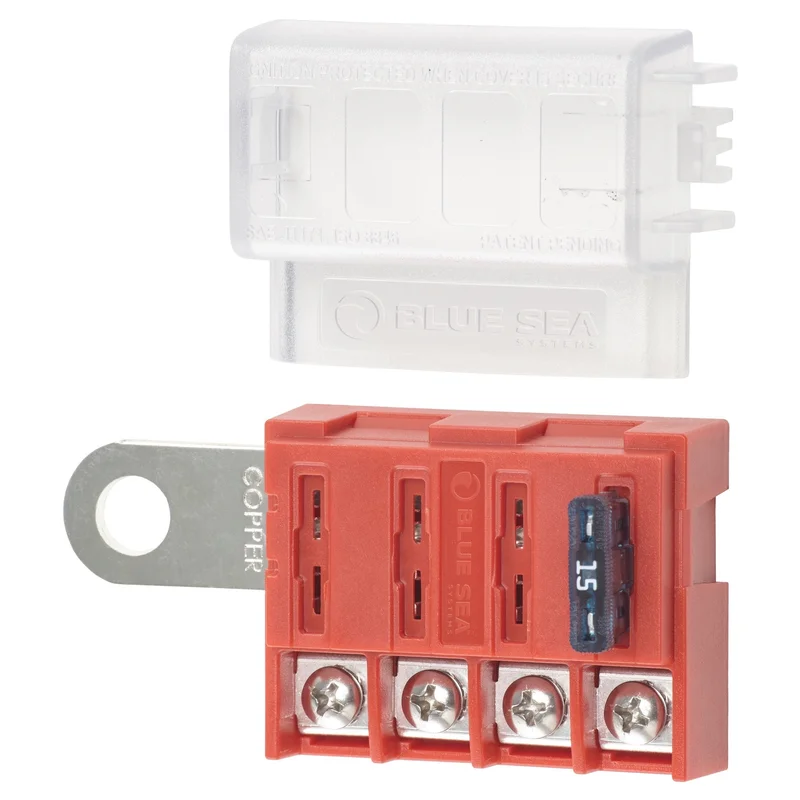

Navržen pro snadnou a bezpečnou instalaci, pojistkový blok ST Blade Blue Sea 5023-BSS umožňuje připojit až čtyři pojistkové okruhy přímo na pól baterie. Tato kompaktní a optimalizovaná řešení je ideální pro napájení nových spotřebičů na vaší lodi či vozidle, snižuje složitost kabeláže a prostorovou náročnost ve srovnání s objemnějšími rozvodnými panely, jako jsou řady ST Blade Blue Sea pro montáž na panel. Model 5023-BSS se vyznačuje schopností poskytovat lokalizované a chráněné rozvod proudu. Stejný typ bloku je také k dispozici jako sada pod označením 5024, která zahrnuje pojistky a předem sestavené kabely pro ještě rychlejší instalaci.

Konstrukce a technické specifikace

Blok 5023-BSS je navržen pro přímou montáž na svorník pólového konektoru baterie o průměru 3/8″ (M10). Obsahuje šroubové svorky #8-32 s integrovanými podložkami pro bezpečné připojení vodičů. Vnitřní sběrnice je vyrobena z cínované mědi C11000, což zajišťuje vodivost a odolnost proti korozi vhodnou pro námořní prostředí. Tento pojistkový blok přijímá pojistky typu ATO nebo ATC (prodávány samostatně) a nabízí maximální proudovou kapacitu 100 A na blok a 30 A na okruh při maximálním provozním napětí 32 V DC. Součástí dodávky jsou čtyři izolované kroužkové koncovky z nylonu o velikostech 16-14 AWG a čtyři o velikostech 12-10 AWG, stejně jako čtyři popisky okruhů pro snadnou identifikaci.

Ochrana a shoda

Bezpečnost je ústředním prvkem konstrukce pojistkového bloku ST Blade Blue Sea 5023-BSS. Jeho izolační kryt splňuje požadavky na izolaci ABYC/USCG, čímž minimalizuje riziko náhodných zkratů. Kromě toho je toto zařízení chráněno proti vznícení (Ignition Protected), což jej činí vhodným pro použití v motorových prostorech se spalovacími motory. Splňuje požadavky na ochranu proti vnějšímu vznícení podle norem ISO 8846 a SAE J1171, jak dokládá jeho certifikace CE a číslo HPiVS/R1168-003-I-01. Tato shoda je zásadní pro instalace vyžadující zvýšenou ochranu proti hořlavým plynům a představuje bezpečnější alternativu k nechráněným blokům či jednoduchým pojistkovým držákům v linii.
