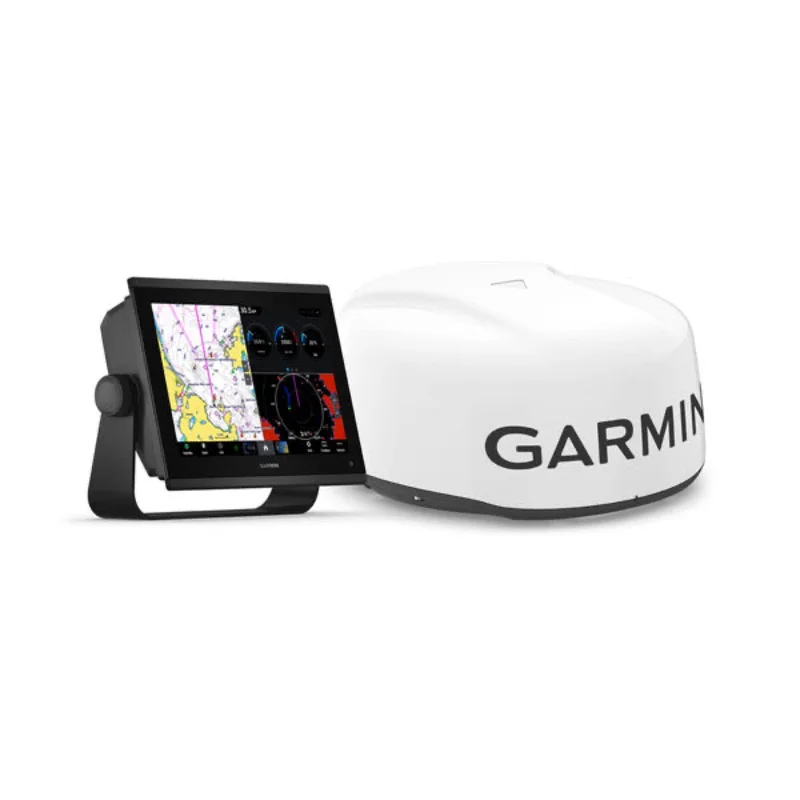

Pack GPSMAP® 1223xsv 12″ + radôme GMR™ 18 HD3

Description

Le Garmin GPSMAP 1223xsv, associé au radôme GMR 18 HD3, constitue une solution de navigation et de surveillance complète pour les embarcations nécessitant des performances fiables. Issu de la série 12×3, ce traceur de cartes multifonction (MFD) s’inscrit dans la gamme professionnelle actuelle de Garmin, offrant une évolution par rapport aux précédentes séries 7×2/9×2/12×2 et se positionnant comme une alternative robuste aux modèles plus anciens comme les séries 8000, 8200, 8500, 7×1, 7400 et 7600 en termes de fonctionnalités intégrées.

Intégration vidéo avancée et surveillance

Le GPSMAP 1223xsv excelle dans l’intégration de caméras réseau, offrant une surveillance vidéo supérieure sur l’ensemble des écrans du réseau Garmin Marine. Il permet de visualiser plusieurs flux vidéo simultanément sur un écran combiné et offre un contrôle tactile intuitif des caméras, incluant le pincement pour zoomer et le glissement pour le panoramique et l’inclinaison. Des préréglages personnalisables peuvent être stockés pour chaque caméra, gérant la position et le zoom. Pour connecter des équipements Ethernet standard, tels que des caméras ou des commutateurs réseau, l’utilisation d’un coupleur d’isolation PoE Garmin (référence 010-10580-10) est impérative afin de protéger le traceur. Le système est compatible avec les caméras FLIR des séries M et MD, ainsi qu’avec les caméras Garmin GC 14 et GC 200, et intègre une fonction d’encodeur vidéo pour les entrées composites. Pour une performance optimale, Garmin recommande de ne pas diffuser plus de cinq sources vidéo simultanément.

Fonctionnalités de suivi et de navigation

Ce traceur de cartes prend en charge des fonctions de suivi de caméra sophistiquées, notamment le verrouillage de cap (Compass Lock), le verrouillage de l’embarcation (Vessel Lock) et le suivi de cibles AIS, MARPA ou de waypoints (slew-to-cue). Ces capacités nécessitent la connexion de capteurs spécifiques via le réseau Garmin Marine ou NMEA 2000, incluant une caméra marine compatible avec le suivi (comme une caméra IP FLIR récente), une antenne GPS et un capteur de cap (idéalement avec des données 9 axes pour le lacet, le tangage et le roulis). Pour le suivi AIS, un récepteur AIS compatible est requis, et pour le suivi MARPA, un dispositif radar compatible est nécessaire, comme le radôme GMR 18 HD3 inclus dans ce pack. Les modèles FLIR à double charge utile avec sorties vidéo composites V/IR et IR-only offrent une flexibilité accrue pour la visualisation des flux thermique et visible.

Conception et installation

La série GPSMAP 12×3 est conçue pour une installation encastrée, avec des dimensions optimisées. Un gabarit de montage est fourni pour faciliter une découpe précise du tableau de bord. Pour les mises à niveau depuis des installations existantes, une plaque adaptatrice (non incluse avec le traceur mais disponible séparément) permet de convertir une découpe initialement réalisée pour un GPSMAP 12×2 afin d’y installer un GPSMAP 12×3, simplifiant ainsi le processus de remplacement. Le système garantit une robustesse adaptée à l’environnement marin, avec des avertissements de sécurité standard concernant l’immersion et les plages de température de fonctionnement. Le radôme GMR 18 HD3 complète cette configuration en fournissant des capacités radar haute définition essentielles pour la sécurité et la navigation.
