Lynx Shunt VE.Can 1000A (M10)

Description

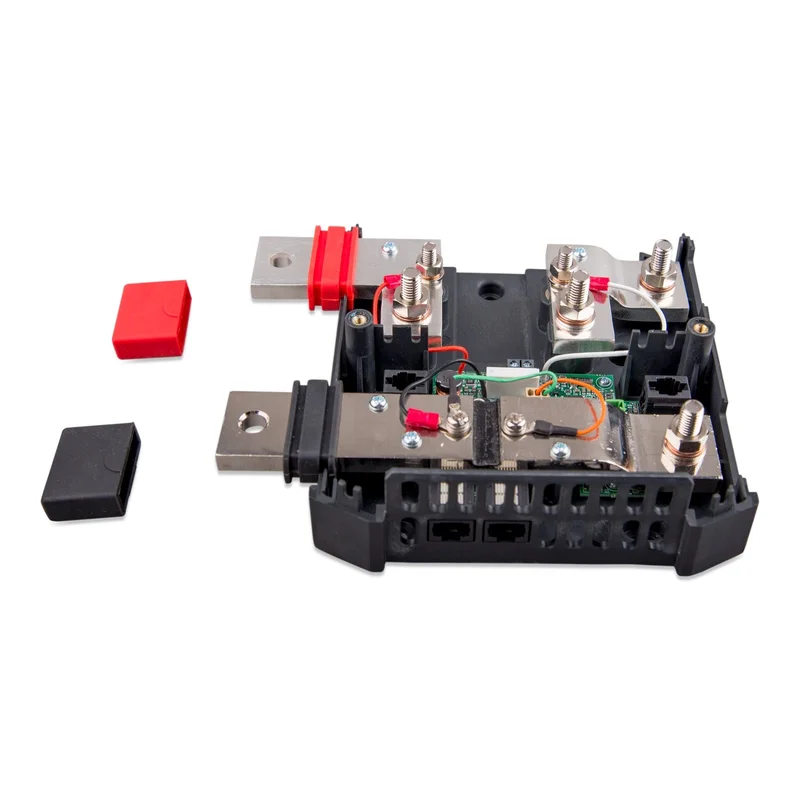

Navržen jako základní prvek distribučního systému Lynx od společnosti Victron Energy, Lynx Shunt VE.Can (M10) integruje kladný a záporný sběrnicový vodič (busbar), přesný monitor baterie a pojistkový držák pro hlavní pojistku systému. Tato verze M10 se odlišuje přídavným kusem sběrnicového vodiče, který může nahradit vnitřní pojistku, čímž umožňuje umístit hlavní pojistku externě – vlastnost obzvláště užitečná u rozsáhlých systémů vyžadujících pojistky vyššího proudového zatížení. Zajišťuje spolehlivou komunikaci s přístroji GX prostřednictvím rozhraní VE.Can a disponuje LED indikátorem zapnutí. Lynx Shunt VE.Can (M10) je dodáván se dvěma zakončovacími prvky RJ45 VE.Can pro okamžitou síťovou integraci.

Umístění a kompatibilita v systému Lynx

Model M10 je kompatibilní s pojistkami CNN, ANL nebo Mega, čímž nabízí větší univerzálnost oproti modelu M8, který podporuje pouze pojistky CNN. Působí jako centrální monitorovací modul v rámci řady Lynx, který doplňuje další komponenty jako Lynx Power In (jednoduchý sběrnicový vodič), Lynx Distributor (sběrnicový vodič s individuálními pojistkami a monitoringem) a Lynx Smart BMS (kompletní BMS s kontaktorem a monitoringem). Systém Lynx od společnosti Victron Energy představuje modulární řešení pro distribuci stejnosměrného proudu, jištění, monitorování baterií a správu lithiových baterií. Lynx Shunt VE.Can (M10) je dodáván s teplotním čidlem pro přesné měření baterie.

Podrobné technické specifikace

Lynx Shunt VE.Can (M10) pracuje v rozsahu napájecího napětí 9 až 70 Vss, podporuje systémová napětí 12, 24 nebo 48 V. Nabízí jmenovitý trvalý proud 1000 Ass a optimalizovanou spotřebu 60 mA při 12 V, 33 mA při 24 V a 20 mA při 48 V. Integruje bezpotenciálový alarmový kontakt 3 A, 30 Vss, 250 Vst. Sběrnicové připojení je typu M10. Zařízení je uloženo v pouzdře z ABS o rozměrech 190 x 180 x 80 mm a váží 1,4 kg. Sběrnicové vodiče jsou z cínované mědi (8 x 30 mm). Je navržen pro provoz v teplotním rozsahu od -40 °C do +60 °C a má stupeň krytí IP22, což jej činí vhodným pro chráněná námořní prostředí bez přímého působení vody.
