Kabel Smart BMS CL 12/100

Description

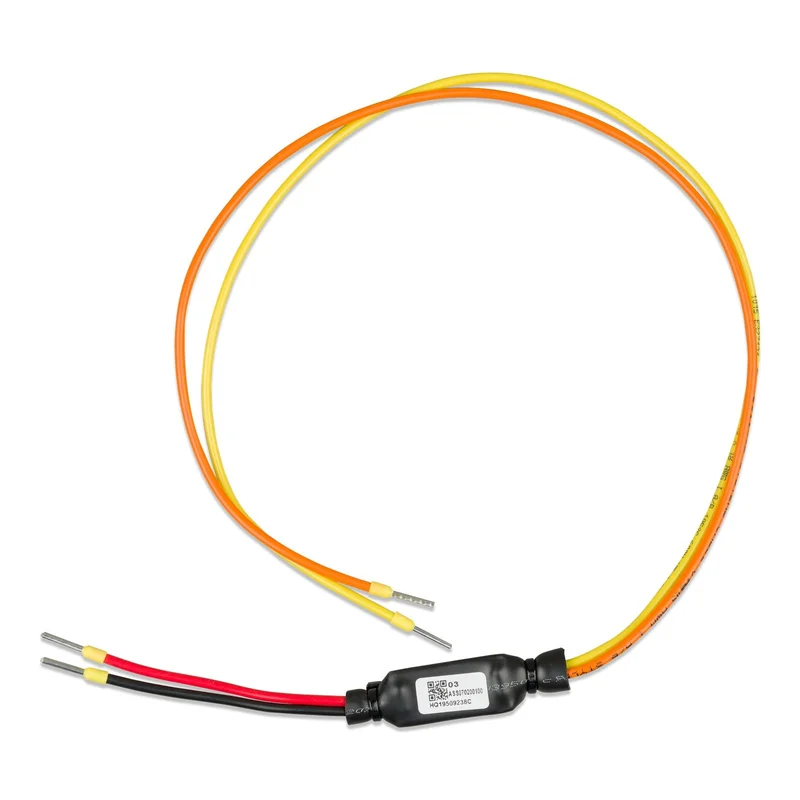

Určený pro systémy Victron Energy, kabel ASS070200100 umožňuje propojení Smart BMS CL 12-100 a smallBMS s měniči/nabíječkami MultiPlus, které nemají rozhraní VE.Bus. Řešení je určeno pro modely MultiPlus 500VA – 1600VA, MultiPlus Compact 800VA – 2kVA a MultiPlus-II, přičemž poskytuje nezbytnou kontrolu těchto zařízení prostřednictvím BMS.

Integrace a kompatibilita

Kabel ASS070200100 zajišťuje komunikaci mezi uvedenými BMS (Smart BMS CL 12-100 a smallBMS) a kompatibilními měniči/nabíječkami MultiPlus pomocí výstupů pro odpojení zátěže/alternátoru z BMS. Zatímco produkty jako Cerbo GX nebo jiná BMS Victron vybavená rozhraním VE.Bus nabízejí plnou digitální integraci, tento kabel řeší specifickou potřebu propojení BMS bez VE.Bus, jako je Smart BMS CL 12-100, s staršími nebo specifickými modely MultiPlus. Toto řešení umožňuje ovládat zapnutí a vypnutí MultiPlus na základě stavu baterie monitorovaného BMS.

Podrobný návod na zapojení

Instalace kabelu ASS070200100 vyžaduje přesné připojení ke konektoru dálkového zapnutí/vypnutí MultiPlus. Pro modely MultiPlus 500VA–1200VA se černý vodič připojuje na svorku ON a červený vodič na svorku (+). U modelů MultiPlus Compact 800VA–2kVA musí být černý vodič připojen ke středové svorce a červený vodič k pravé svorce (IN). U modelů MultiPlus-II se černý vodič připojuje ke spodní svorce (-) a červený vodič k horní svorce (+) konektoru dálkového zapnutí/vypnutí. Pro správnou funkci MultiPlus musí být výstupy Load/Charge Disconnect u Smart BMS CL 12-100 nebo Load/Charger u smallBMS ve stavu „High“. Po vypnutí způsobeném nízkým napětím baterie lze systém znovu spustit pomocí alternátoru nebo nabíječky baterie na primární straně BMS, čímž se aktivuje MultiPlus a obnoví nabíjení, pokud je k dispozici zdroj střídavého napájení.
