Description

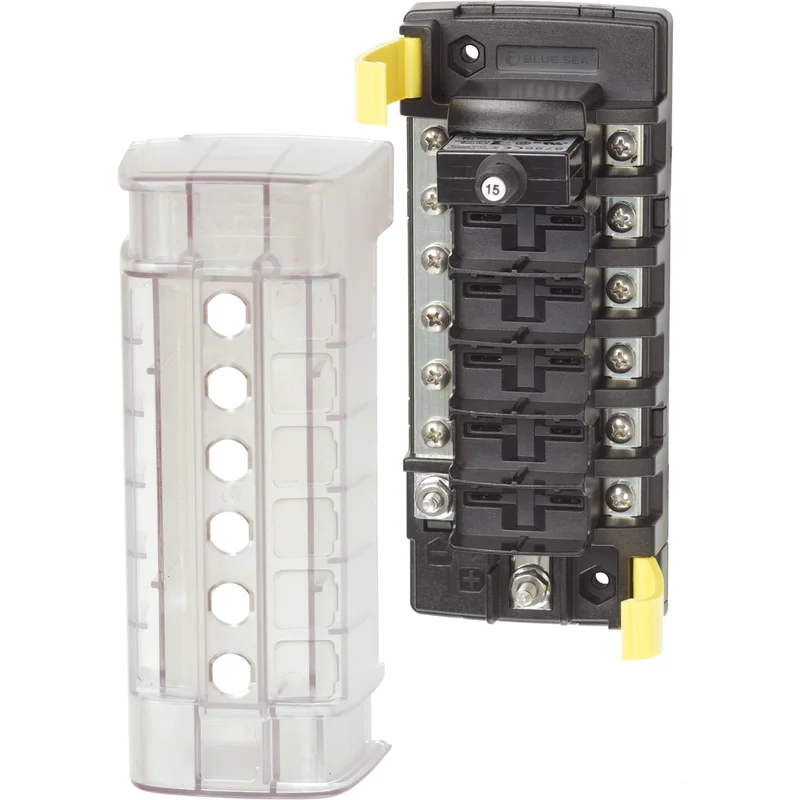

Určen pro námořní elektrické instalace, jističový blok ST CLB 5052-BSS od společnosti B&G představuje kompaktní řešení se 6 pozicemi a integrovanou negativní sběrnicí. Slouží k ochraně obvodů s maximálním napětím 32 V DC, přičemž vydrží až 32 A na jeden obvod a celkový proud 100 A pro celý blok v konfiguraci se společným zdrojem.
Konstrukce a technické parametry
Tento blok obsahuje sběrnice a šroubové svorky z cínované mědi, které zajišťují spolehlivou elektrickou vodivost a odolnost proti korozi v námořním prostředí. Průhledný izolační kryt s místy pro čtvercové štítky splňuje požadavky na izolaci dle ABYC/USCG. Instalace je usnadněna rychloupínacími sponami, které umožňují snadné zasunutí jističů s tlačítkovým resetem (prodávány samostatně) a jejich bezpečné upevnění. Speciální otvory umožňují přístup k vodičům ze dvou směrů a blok přijímá oka svorek o průměru #10 (M5). Šroubové svorky jsou typu #8-32 s pojistnými podložkami a montáž se provádí pomocí šroubů #8 (M4) nebo matic #8.
Umístění v sortimentu a použití
Model 5052-BSS představuje variantu se společným zdrojem a negativní sběrnicí, což jej činí vhodným pro systémy, kde několik zátěží sdílí stejný kladný přívod a centralizovaný negativní návrat. Liší se od modelu 5050, který nabízí 6 pozic, ale s nezávislým zdrojem a bez negativní sběrnice, či od modelu 5051, což je verze s 12 pozicemi rovněž s nezávislým zdrojem a bez negativní sběrnice. Pro větší kapacitu se společným zdrojem slouží model 5054 s 12 pozicemi. Blok pracuje v teplotním rozsahu od -10 °C do 60 °C, což zaručuje jeho funkčnost v různých provozních podmínkách. Propojovací můstky jsou součástí dodávky modelů 5050 a 5051 pro propojení několika obvodů, u modelu 5052 však nejsou nutné díky konstrukci se společným zdrojem. Jističe s tlačítkovým resetem jsou pro tento blok speciálně navrženy.
