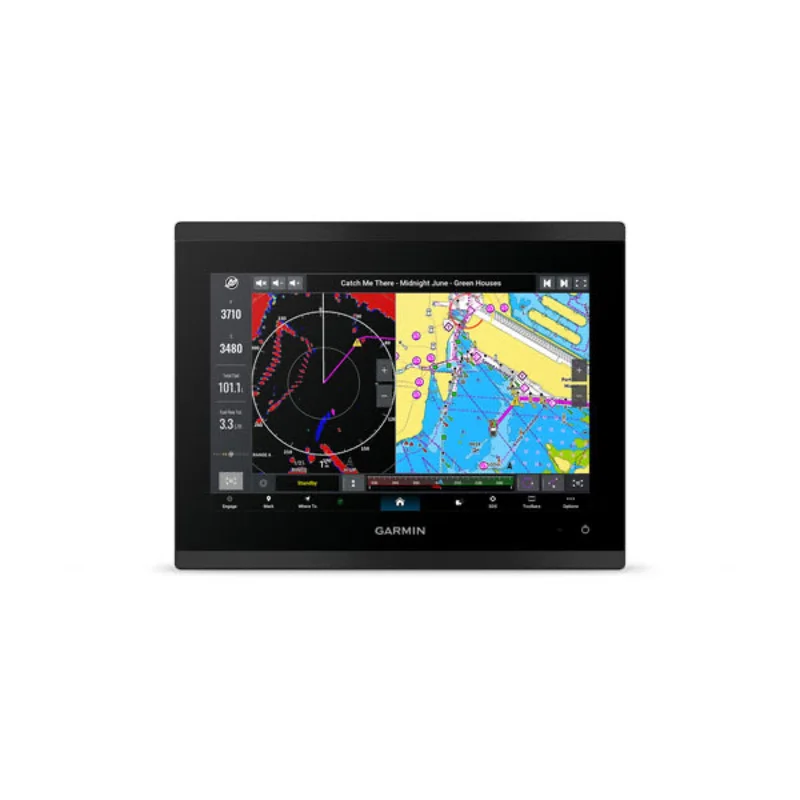

GPSMAP® 8410 – 10″ zobrazovací jednotka s mapovou sadou světa

Description

Jednotka GPSMAP® 8410 je multifunkční 10″ zobrazovací jednotka od společnosti Garmin, navržená pro náročné rekreační i profesionální námořníky, kteří požadují kompletní a rozšiřitelný navigační systém. Dodávána s celosvětovou mapovou sadou představuje robustní základ pro vybavení řídícího stanoviště, ať už jde o plachetnici pro dálkové plavby nebo motorový člun. Napájena 10–35 Vss, disponuje krytím IPX7 a nabízí komplexní konektivitu: NMEA 0183, NMEA 2000, Wi-Fi, Bluetooth, Garmin Marine Network (Ethernet), HDMI vstup/výstup, kompozitní video BNC, J1939 a USB.

Umístění v řadě GPSMAP 8000

Řada GPSMAP 8400/8600 od společnosti Garmin zahrnuje několik variant úhlopříček obrazovky. Jednotka GPSMAP® 8410 představuje vstupní model této rodiny s 10″ úhlopříčkou (oproti 8412 s 12″ a 8416 s 16″). Oproti dříve vyráběným řadám GPSMAP 8000 a 8200, které jsou již ukončeny, série 8400 přináší nativní podporu kompozitního videa zakódovaného v síti, kompatibilitu HDMI a integrovanou bezdrátovou konektivitu (Wi-Fi, Bluetooth). V porovnání s přímou konkurencí – zejména Zeus³S 12 od B&G nebo Axiom+ 10 od Raymarine – se GPSMAP 8410 vyznačuje bohatým množstvím fyzických portů a hlubokou integrací do ekosystému Garmin (radar, hloubkoměr, autopilot, VHF). Certifikace NMEA 2000 a čtyři porty NMEA 0183 zaručují maximální kompatibilitu s třetími stranami.

Konektivita a síťová integrace

Jednotka GPSMAP® 8410 se nativně integruje do sítě Garmin Marine Network prostřednictvím Ethernetu, což umožňuje sdílení dat z radarů, hloubkoměrů a map mezi více zobrazovacími jednotkami. Obsahuje integrovaný kodér kompozitního videa, který umožňuje vysílat přijímaný kompozitní signál ze vstupu BNC do všech zobrazovacích jednotek v síti – tato funkce chyběla v předchozích řadách 8000, 8200, 8500 a 7×1. Podporovány jsou kamery FLIR M-series (IP a kompozitní), síťové kamery Garmin GC 200 a analogové kamery GC™ 14 prostřednictvím izolačního síťového rozbočovače Garmin PoE (010-10580-10) vyžadovaného pro standardní Ethernetové připojení k síti Garmin. HDMI výstup umožňuje připojení sekundárního displeje, což je výhodné zejména v uzavřených kabinách (wheelhouses).

Instalace a montáž GPSMAP® 8410

Jednotka GPSMAP® 8410 je určena pro vestavnou instalaci (flush mount) s dodaným šablonou pro vyřezání otvoru. Rozměry vyřezávaného otvoru jsou následující: 250 mm × 176,7 mm pro hlavní okno. Doporučuje se instalace feritových jader na napájecí kabel a každý síťový či snímačový kabel dle pokynů Garmin. Kabeláž NMEA 0183 využívá speciální vícepinový konektor (až 4 porty vstup/výstup). Hmotnost celého přístroje je 6,12 kg, což je třeba zohlednit při posílení montážní plochy. Softwarová konfigurace se provádí prostřednictvím dotykového rozhraní nebo aktualizací firmwaru z paměťové karty.
