BatteryProtect 48V-100A

Description

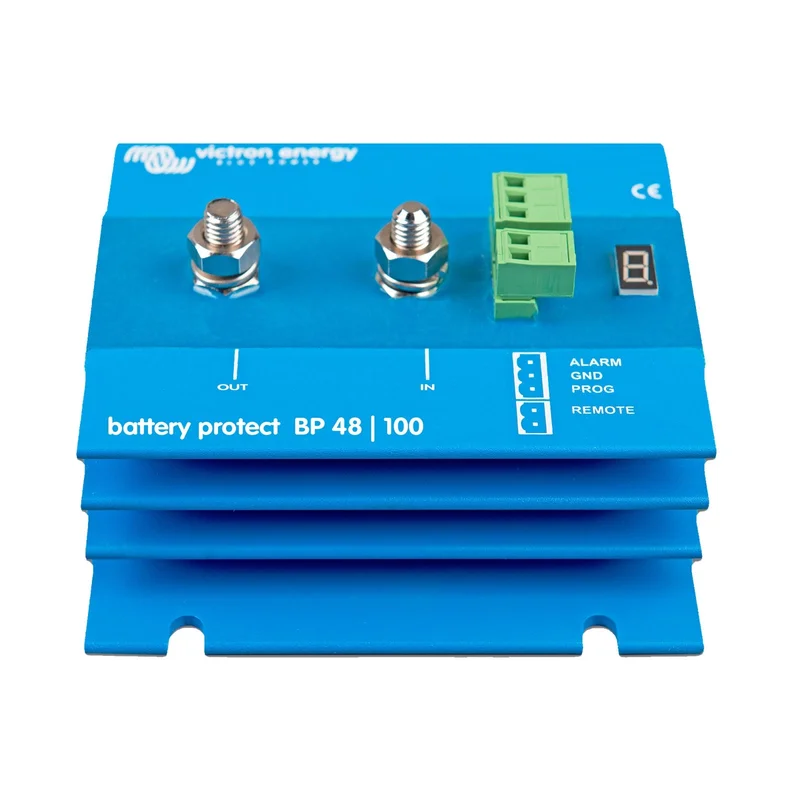

BatteryProtect 48V-100A od společnosti Victron Energy je zařízení pro ochranu baterií určené pro systémy 48V. Odpojuje nepodstatné spotřebiče před úplným vybitím baterie, čímž zabraňuje poškození a zajišťuje dostatečnou kapacitu pro start motoru. Na rozdíl od verzí Smart BatteryProtect se tento model programuje propojením pinu PROG se zemí (GND) pomocí sedmisegmentového LED displeje, který umožňuje volbu mezi několika prahy napětí pro zapnutí a odpojení.

Technické parametry a vestavěná bezpečnost

Zařízení je navrženo pro napěťový rozsah 24–64V a chrání před přepětím odpojením zátěže při trvalém napětí nad 64V. Použité spínače MOSFET zajišťují provoz bez jiskření („ignition proof“). Spotřeba proudu je velmi nízká: 2 mA v aktivním režimu a 1,5 mA ve standby nebo po nízkonapěťovém odpojení, což je výhodné zejména pro instalace s Li-ion bateriemi. Zařízení zvládá kontinuální proud 100A a špičkový proud 250A. Proud prochází pouze jedním směrem – z terminálu IN do terminálu OUT. Není určeno pro proudy v opačném směru z nabíjecích zdrojů.

Integrace a pokročilé řízení

BatteryProtect 48V-100A umožňuje specifické nastavení pro Li-ion baterie, včetně přímého ovládání externím BMS, např. VE.Bus BMS. Výstup alarmu se aktivuje po 12 sekundách nízkého napětí a není spuštěn startem motoru. Tento otevřený kolektor, odolný proti zkratu (max. 50 mA), lze použít pro ovládání bzučáku nebo kontrolky. Doby odpojení zátěže (90 sekund po alarmu, okamžité při ovládání z VE.Bus BMS) a opětovného připojení (30 sekund po nárůstu napětí) jsou optimalizovány pro stabilitu systému. Výchozí prahy jsou 42V pro odpojení a 48V pro zapnutí. Elektronika je chráněna zalitým pouzdrem (IP67), zatímco konektory (M8) mají stupeň krytí IP00. Rozměry jsou 62 × 123 × 120 mm a hmotnost 0,8 kg. Součástí balení je předem sestavený kabel s konektorem DC minus.
